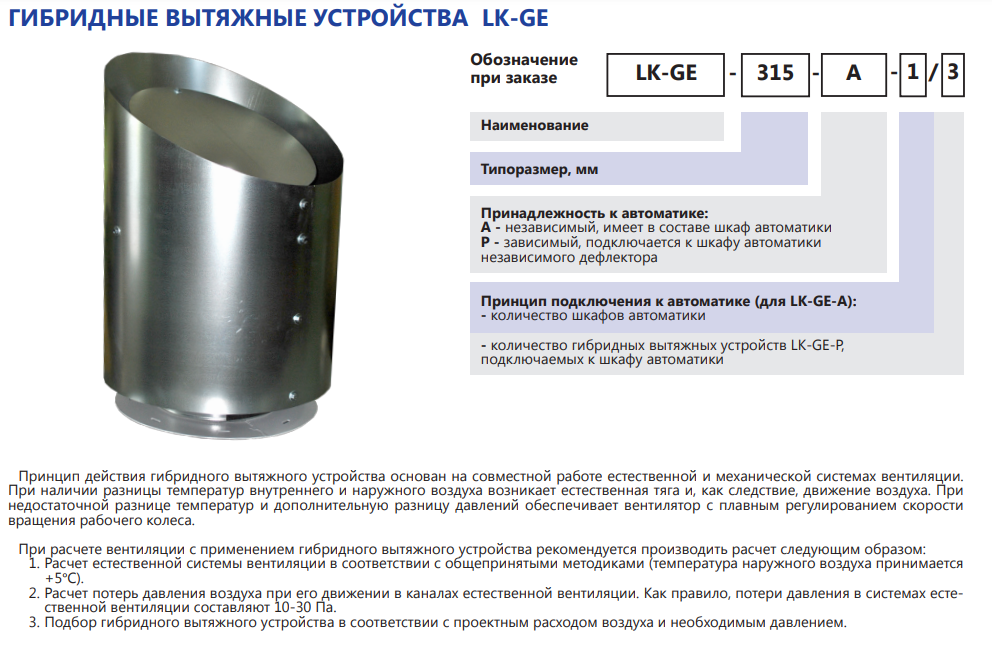

Принцип действия гибридного вытяжного устройства основан на совместной работе естественной и механической системах вентиляции. При наличии разницы температур внутреннего и наружного воздуха возникает естественная тяга и, как следствие, движение воздуха. При недостаточной разнице температур и дополнительную разницу давлений обеспечивает вентилятор с плавным регулированием скорости вращения рабочего колеса.

Вентилятор, входящий в составе гибридного устройства, не предназначен для перемещения взрывоопасных веществ.

В любое время года, вне зависимости от температуры наружного воздуха и силы ветра, в вытяжной шахте обеспечивается постоянное отрицательное давление, что гарантирует надежную работу системы вытяжной вентиляции.


Срок изготовления (стандартная комплектация)7 рабочих днейГарантия завода-изготовителя
18** месяцев
Установленный срок службы до списания6 лет
Послегарантийное обслуживание
* - с момента ввода в эксплуатацию
** - с момента отгрузки






При расчете вентиляции с применением гибридного вытяжного устройства рекомендуется производить расчет следующим образом:


Расчет естественной системы вентиляции в соответствии с общепринятыми методиками (температура наружного воздуха принимается +5°С).
Расчет потерь давления воздуха при его движении в каналах естественной вентиляции. Как правило, потери давления в системах естественной вентиляции составляют 10-30 Па.
Подбор гибридного вытяжного устройства в соответствии с проектным расходом воздуха и необходимым давлением.

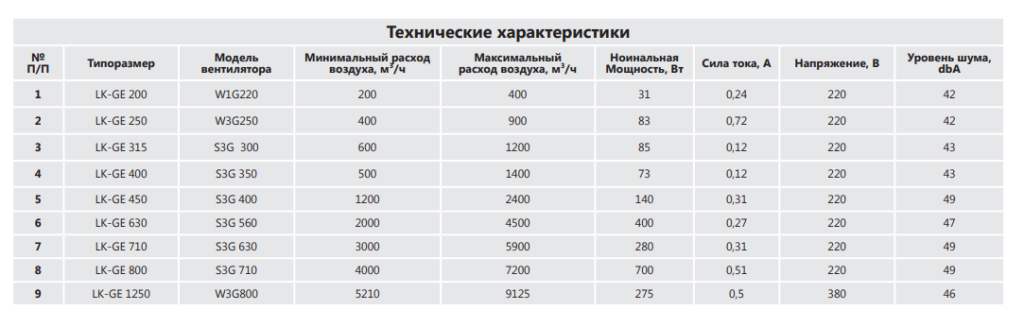

Технические характеристики


Гибридное вытяжное устройство LK-GE

 LK-GE 315
 LK-GE 400
 LK-GE 450
 LK-GE 630
 LK-GE 710
 LK-GE 800
