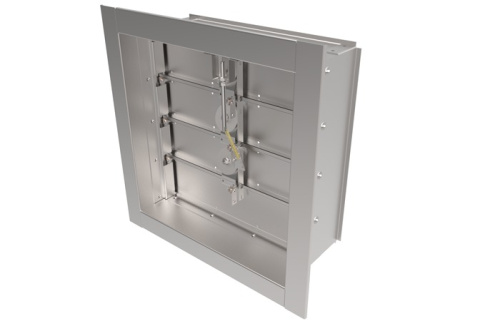

Клапан избыточного давления КИД

КИД – это клапан сброса избыточного давления предназначенный для перепуска воздуха из одного помещения в смежное либо в атмосферу, поддерживая при этом определенное давление в помещениях, обслуживаемых системой вентиляции.

 Одними из требований СП 7.13130.2013 определяющего эффективность работы систем прoтивoдымнoй защиты являются величина избыточного давления в защищаемых объёмах (эвакуационные пути: лестничные клетки, шахты лифтов, лифтовые и лестничные холлы, тамбур-шлюзы) и расходы удаляемого дыма. Величина избыточного, по отношению к наветренному фасаду, давления в защищаемых объёмах должна быть не менее 20 Пa. Нормами регламентируется также максимальный перепад давления, возникающий в дверях, ведущих с лестничной клетки на поэтажный коридор, который не должен превышать 150 Пa (СП 7.13130.2013, п.7.4).

 Приточные системы, подающие наружный воздух в верхнюю часть лифтовых шахт и лестничных клеток в холодный период года испытывают максимальное противодавление наружного воздуха, которое в теплый период года существенно уменьшается и даже может принимать отрицательные значения. Поэтому в теплый период года производительность вентилятора может резко увеличится, что повлечет за собой увеличение расхода энергии и возрастание давления на двери эвакуационных выходов и может затруднить или полностью блокировать возможность открывания дверей для эвакуации. Поэтому приточные системы должны оснащаться регуляторами давления воздуха на верхнем этаже лестничной клетки или на верхних этажах ее частей, разделенных рассечкой.

 Клапан КИД изготавливают в трех основных исполнениях:

1 – клапан стенового типа, механизм настройки давления открытия находится внутри клапана, вылет лопаток за габарит клапана с одной стороны (не лицевой);

2 – клапан канального типа, механизм настройки давления открытия находится внутри клапана, вылет лопаток за габарит клапана с одной стороны.

3 – клапан канального типа, механизм настройки давления открытия находится снаружи клапана, отсутствует вылет лопаток за габарит клапана;

 Исполнение

- Общепромышленное (Н)

- Коррозионностойкое (К)

- Взрывозащищенное (В)

- Коррозионностойкое взрывозащищенное (КВ)
