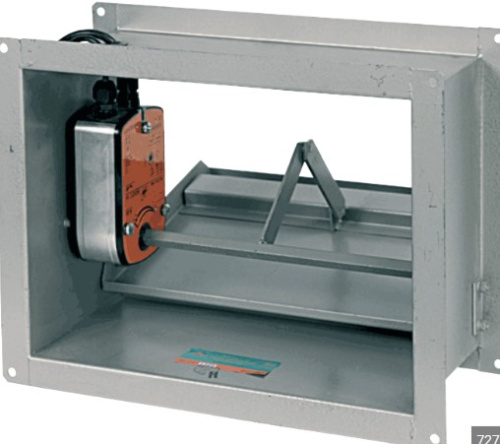

Клапан Клад-3

Согласно сертификату соответствия требованиям пожарной безопасности Клапан Клад-3  являются противопожарными нормально закрытыми (НЗ) клапанами с пределом огнестойкости ЕI 120 (120 мин), которые могут применяться также в качестве дымовых клапанов.

Клапаны КЛАД-3 выпускаются «стенового» типа с одним присоединительным фланцем и «канального» типа с двумя присоединительными фланцами. Корпус клапанов и заслонка коробчатого типа изготавливаются из оцинкованной стали. Корпус клапанов может быть изготовлен из углеродистой холоднокатаной стали с последующей окраской, что должно дополнительно оговариваться при заказе. Заслонка клапанов заполнена термоизоляцией. По специальному заказу клапаны могут быть изготовлены из нержавеющей стали. Характерными размерами при заказе «стеновых» клапанов являются их установочные размеры, а «канальных» клапанов – размеры внутреннего сечения воздуховода, к которому присоединяется клапан. Отсутствие вылета заслонки за корпус клапанов со стороны защищаемого помещения позволяет устанавливать декоративную решетку РКДМ с пониженным аэродинамическим сопротивлением.

В соответствии с заявкой на клапаны устанавливаются электромагнитные (ЭМ) приводы (более точно пружинные приводы с электромагнитной защелкой) или реверсивные электроприводы BELIMO типа BLE или BE, условно обозначаемые при заказе MBE с указанием в скобках напряжения питания привода. Указанные типы приводов удовлетворяют требованиям «Технического регламента о требованиях пожарной безопасности» и п. 7.19 СП 7.13130.2013, предъявляемым к управлению клапанами противодымной вентиляции при пожаре. Основным недостатком электромагнитных приводов является необходимость ручного возврата заслонки в исходное (закрытое) положение после

срабатывания клапана Клапан Клад-3

На «стеновых» Клапан Клад-3  приводы ЭМ и МВЕ устанавливаются внутри корпуса клапана, на «канальных» клапанах приводы ЭМ устанавливаются только внутри корпуса клапана, а приводы МВЕ – внутри или снаружи клапана. Клапаны «канального» типа с внутренним расположением привода рекомендуется устанавливать в торце воздуховодов для обеспечения доступа к приводу, что особенно важно для клапанов с ЭМ приводом. Двухстороннее присоединение воздуховодов к «канальным» клапанам с электромагнитным приводом не позволит осуществить ручной возврат заслонки в исходное (закрытое) положение после срабатывания клапана.

Вид климатического исполнения клапанов Клапан Клад-3  соответствует У3 по ГОСТ 15150-69. Клапаны могут устанавливаться внутри помещений с температурой среды от -30°С до +40°С при отсутствии прямого воздействия атмосферных осадков и конденсации влаги на заслонке. Окружающая среда должна быть взрывобезопасной, не содержащей агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию. Рекомендуемое значение скорости газа через клапаны – не более 20 м·с-1.
