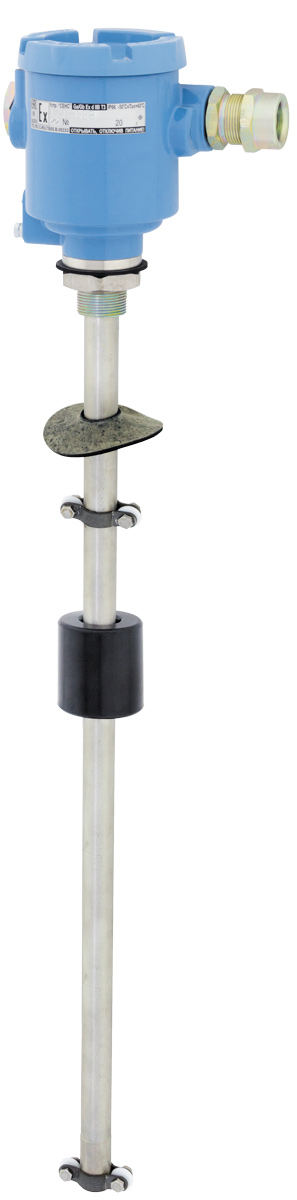

Составной герконовый уровнемер ПМП-128
Применение
Предназначен для измерения параметров жидких некристаллизующихся сред, в т. ч. взрывоопасных, находящихся в резервуарах и емкостях, при учетно-расчетных и технологических операциях.
Применяется в системах автоматизации объектов нефтедобывающей, нефтяной, нефтегазовой, газовой, химической, автомобильной, кораблестроительной, водной, коммунально-хозяйственной, фармацевтической, пищевой и других отраслей промышленности при учётно-расчётных и технологических операциях.
Основные объекты эксплуатации: АЗС, нефтебазы, НПЗ и другие опасные производственные объекты, требующие применения взрывобезопасного оборудования; транспортные резервуары, авто-, ж/д-цистерны; системы автоматизации пищевой и химической промышленности, коммунальной сферы.
Особенности
передаёт обработанные значения измеренных параметров
лёгкая интеграция в различные системы телематики
антивандальный корпус из алюминиевого сплава или коррозионностойкой стали
взрывобезопасное исполнение
инверсное исполнение для монтажа в дно резервуара
непрерывная самодиагностика
транзитное подключение
простое применение и ввод в эксплуатацию
транспортное исполнение для передвижных резервуаров, включая морские и речные суда
большой выбор устройств крепления защитных оболочек кабеля (металлорукавов, бронекабелей, труб)
Все технические характеристики
Описание
Корпус из алюминиевого сплава АК7ч с окисным фторидным электропроводным покрытием, окрашен порошковой краской (по заказу из коррозионностойких сталей 12Х18Н9ТЛ, 12Х18Н10Т). Имеет внешний и внутренний зажимы заземления, один или два кабельных ввода. По заказу комплектуется различными устройствами крепления защитных оболочек кабеля. Внутри корпуса размещена электронная плата с клеммами для подключения, доступ к которым осуществляется через съёмную крышку.
Крепление к резервуару изготавливается в соответствии с пожеланиями заказчика.
В направляющей, изготовленной из коррозионностойкой стали 12Х18Н10Т, установлен чувствительный элемент с датчиками температуры (до восьми).
Измерение уровня жидкости основано на воздействии магнита, расположенного в поплавке, на магниточувствительные контакты (герконы), находящиеся в направляющей: поплавок перемещается по направляющей вместе с изменяющимся уровнем жидкости, и своими магнитами вызывает замыкание герконов.
Непрерывность измерения с шагом 5 мм достигается установкой герконов в ряд и соединением их через резисторы по схеме резистивного делителя напряжения, цепи которого подключены к плате блока управления.
Кроме измерений уровня и температуры преобразователь расчитывает среднюю температуру среды, плотность, объём и массу. Осуществляет выдачу управляющих сигналов при достижении приведёнными параметрами заданных значений и (или) при неисправности.
Составной герконовый уровнемер ПМП-128
Применение
Применяется для измерения и контроля уровня, уровня раздела сред, температуры, определения плотности, объёма и массы жидких некристаллизующихся сред (в т. ч. нефтепродуктов и СУГ) на объектах нефтегазовой, химической, автомобильной, кораблестроительной, водной, коммунально-хозяйственной, пищевой и других отраслях промышленности.
Применяется в технологических схемах для:
сигнализации достижения критических значений измеренных параметров
автоматизированного учёта жидких продуктов (коммерческого учета)
предотвращения “сухого” хода перекачивающих насосов
автоматического регулирования уровня и температуры
предотвращения переполнения резервуаров
Основные объекты эксплуатации: нефтебазы (оснащение вертикальных резервуаров), газо- и нефтехранилища, нефтеналивные терминалы, технологические системы подготовки и переработки нефти и др.
Особенности
отсутствие «мёртвых» зон измерения уровня в местах сочленений зондов
составная конструкция для упрощения транспортировки, монтажа и обслуживания
диапазон измерения уровня до 25 метров
передаёт обработанные значения измеренных параметров
лёгкая интеграция в различные системы телематики
антивандальный корпус из алюминиевого сплава или коррозионностойкой стали
взрывобезопасное исполнение
непрерывная самодиагностика
транзитное подключение
простое применение и ввод в эксплуатацию
большой выбор устройств крепления защитных оболочек кабеля (металлорукавов, бронекабелей, труб)
Все технические характеристики
Описание
Преобразователь состоит из отдельных частей, соединяемых по резьбе: корпуса, соединителей, измерительных зондов, заглушки с хомутом. По направляющей, образованной зондами и соединителями, свободно перемещается поплавок с двумя магнитами.
Длина каждого зонда и их количество подбираются по высоте резервуара. Соединители (пустотелые трубки) служат для наращивания длины направляющей в её верхней части.
Принцип измерения уровня жидкости основан на воздействии магнитов, расположенных в нижней и верхней частях поплавка, на магниточувствительные контакты (герконы), находящиеся в зондах: поплавок перемещается по направляющей вместе с изменяющимся уровнем жидкости, и своими магнитами вызывает замыкание герконов.
Непрерывность измерения с шагом 5 мм достигается установкой герконов в ряд и соединением их через резисторы по схеме резистивного делителя напряжения, цепи которого подключены к контроллеру.
В преобразователе может применяться один или два поплавка. Второй поплавок служит для измерения уровня раздела сред (подтоварной воды).
Измерение температуры продукта осуществляется интегральными датчиками температуры, находящимися в середине каждого зонда ниже уровня поплавка.
Помимо уровня жидкости, раздела сред и температуры, преобразователь может применяться для определения плотности, объёма и массы продукта.
Расчёты объёма, плотности, массы нефти, нефтепродуктов и СУГ проводятся соответствии с данными, приведенными в стандартах: ГОСТ 26976-86 “Нефть и нефте-продукты. Методы измерения массы”; ГОСТ Р 8.595 2002 “Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений”; ГОСТ 28656-90 «Газы углеводородные сжиженные. Расчетный метод определения плотности и давления насыщенных паров».
