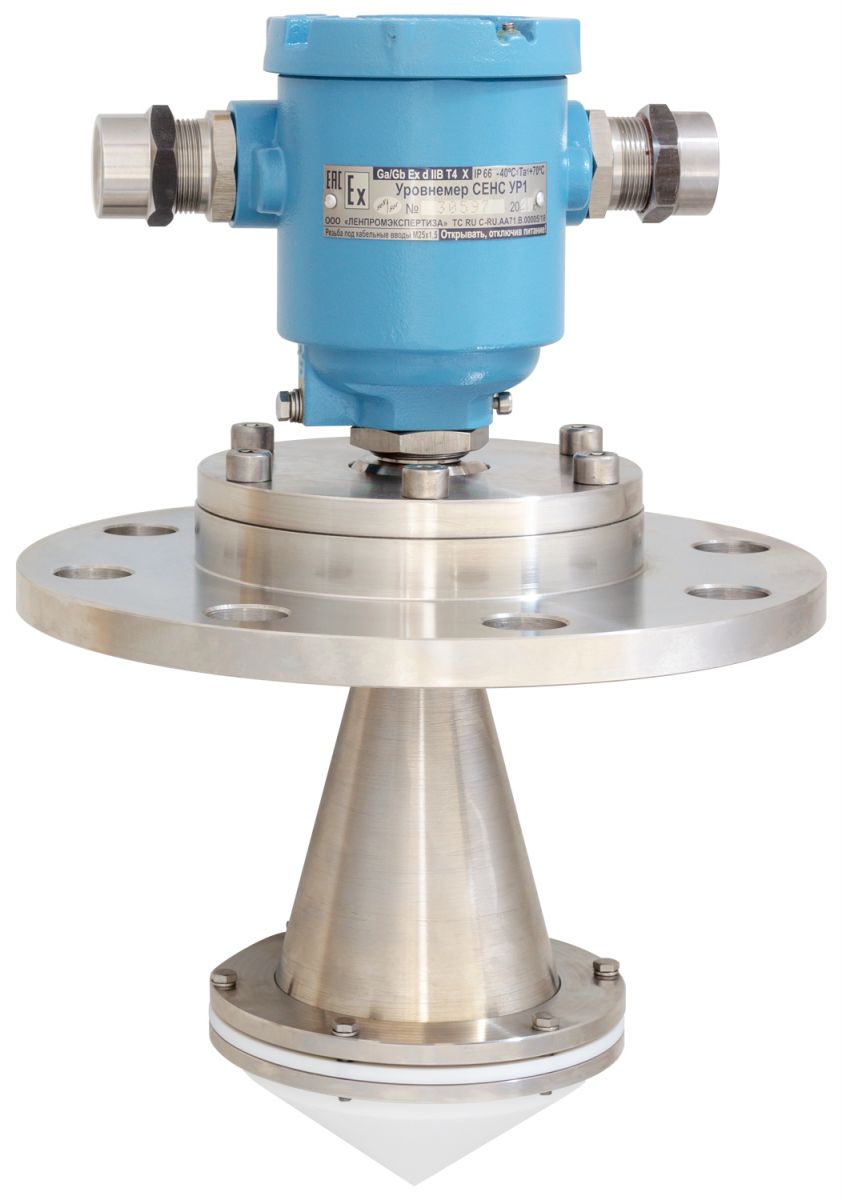

Радиоволновой уровнемер СЕНС УР1


Применение
Предназначен для измерения уровня жидких и сыпучих сред в технологических и товарных резервуарах (цистернах, силосах, танках).

Применяется в современных системах коммерческого учета нефти и нефтепродуктов при учётно-расчётных и технологических операциях на объектах топливно-энергетического комплекса, коммунального хозяйства, химической, фармацевтической, пищевой промышленности.

Устанавливается во взрывоопасных зонах помещений и открытых площадках в условиях воздействия атмосферных осадков и солнечного излучения. Имеет разделительный элемент по ГОСТ 31610.26, возможен монтаж на резервуар, внутри которого постоянно присутствует взрывоопасная газовая смесь (зона класса 0).

Особенности
бесконтактное измерение
малая масса и компактные габариты
демонтаж корпуса (при необходимости) без разгерметизации резервуара
возможность применения под различные диаметры условного прохода и высоты монтажного патрубка (люка) резервуара (в исполнении с волноводным удлинителем)
простое применение, ввод в эксплуатацию и обслуживание
температура контролируемой среды ограничена только температурой на установочном фланце внутри резервуара, от минус 50 до плюс 100 °С
защищённость от помех, обусловленных конструкцией резервуара
лёгкая интеграция в различные системы телематики
антивандальный корпус из алюминиевого сплава или коррозионностойкой стали
взрывобезопасное исполнение
непрерывная самодиагностика
транзитное подключение
большой выбор устройств крепления защитных оболочек кабеля (металлорукавов, бронекабелей, труб)

Описание
По принципу работы уровнемер является радиоволновым частотным дальномером с непрерывной частотной модуляцией излучаемой частоты.

Состоит из корпуса и антенно-волноводной системы (далее по тексту – АВС), смонтированной на устройстве крепления. Корпус и АВС соединены между собой разъёмным резьбовым соединением.

Корпус изготавливается из алюминиевого сплава АК7ч с окисным фторидным электропроводным покрытием, окрашивается порошковой краской (по заказу из коррозионностойких сталей 12Х18Н9ТЛ, 12Х18Н10Т). Имеет внешний и внутренний зажимы заземления, один или два кабельных ввода. По заказу комплектуется различными типами устройств крепления защитных оболочек кабелей. Внутри корпуса размещена электронная плата с клеммами для подключения, доступ к которым осуществляется через съёмную крышку.

Устройство крепления к резервуару изготавливается в соответствии с пожеланиями заказчика.

АВС предназначена для формирования направленного излучения радиоволн высокой частоты (измерительного луча).

Уровнемер излучает радиоволны в направлении поверхности контролируемой среды, и принимает отражённый от неё сигнал, вычисляя расстояние до поверхности среды. Уровень среды определяется относительно базовой высоты установки уровнемера в резервуаре (от его дна до плоскости фланца).

Для оптимального выбора комплектации предлагаем воспользоваться технической консультацией по применению
