Гибкий магнитострикционный уровнемер СЕНС У1

Применение
Применяется для непрерывного высокоточного измерения уровня жидких продуктов в больших ёмкостях хранения при учётно-расчётных и технологических операциях.

Используется на жидких средах низкой вязкости при отсутствии взвешенных твердых частиц.

Эксплуатируется на объектах химической, фармацевтической, пищевой, нефтегазовой, топливно-энергетической промышленности, машиностроения.

Может устанавливаться на открытых площадках в условиях воздействия атмосферных осадков и солнечного излучения во взрывоопасных зонах помещений и наружных установок.

Уровнемер обеспечивает:

измерение уровня жидкости
измерение уровня раздела сред двухфазной жидкости (при комплектации поплавком раздела сред)
измерение температуры (многоточечное, до 32 точек)
вычисление плотности жидкости, соответствующей измеренной температуре, по заданным исходным данным плотности, температуры и коэффициента объемного расширения жидкости
вычисление объема жидкости по заданной градуировочной таблице
вычисление объема жидкости для резервуаров с простыми геометрическими формами
вычисление относительного заполнения резервуара
вычисление массы жидкости
выдачу управляющих сигналов при достижении параметрами жидких сред заданных пороговых значений и/или при неисправности


Описание

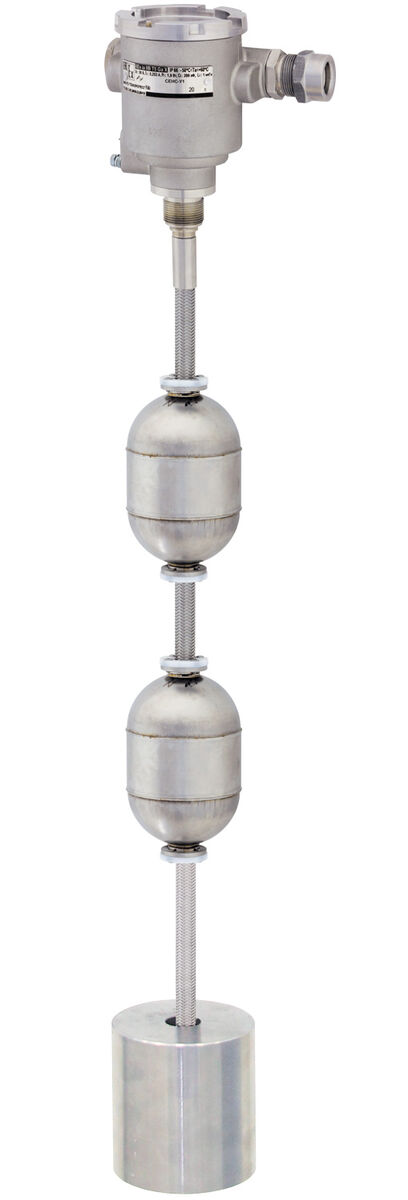

Уровнемер состоит из корпуса, соединённого с направляющей, на которой устанавливаются: устройство крепления, ограничитель хода поплавка, поплавок уровня, поплавок раздела сред (при наличии) и груз.

Внутри оболочки, образованной корпусом уровнемера и направляющей, располагается электронный модуль, состоящий из зонда, расположенного внутри направляющей, и блока обработки сигналов. Зонд содержит звукопровод из магнитострикционного материала, установленный в трубку, на которую по всей длине звукопровода намотана обмотка, пьезоэлемент, установленный на верхнем конце звукопровода с предварительным усилителем сигналов и датчики температуры, установленные поверх обмотки. Блок обработки сигнала с клеммным зажимом для подключения внешних цепей установлен внутри корпуса уровнемера. Уровнемер имеет внутренний и наружный зажимы заземления.

Принцип работы основан на явлении магнитострикции.

Поплавки с магнитом свободно скользят по поверхности направляющей, занимая положение относительно зонда в зависимости от уровня контролируемой среды и от уровня раздела сред. Через обмотку зонда пропускается импульс тока, в результате чего вдоль звукопровода по всей его длине создается импульс магнитного поля. В местах расположения поплавков с постоянным магнитом, под действием эффекта магнитострикции возникают импульсы упругой деформации, которые распространяются по звукопроводу. Импульсы доходят до конца звукопровода и с помощью пьезоэлемента фиксируются блоком обработки сигналов. Блок измеряет интервалы времени от момента формирования импульса тока в обмотке зонда до момента приёма импульсов упругой деформации от поплавков. Так как скорость распространения импульсов упругой деформации в звукопроводе постоянна, то это позволяет определить расстояния до местоположений поплавков, определяемых уровнем контролируемой среды и уровнем раздела сред.

Измерение температуры осуществляется с помощью интегральных датчиков температуры, равномерно распределённых по длине направляющей уровнемера.
