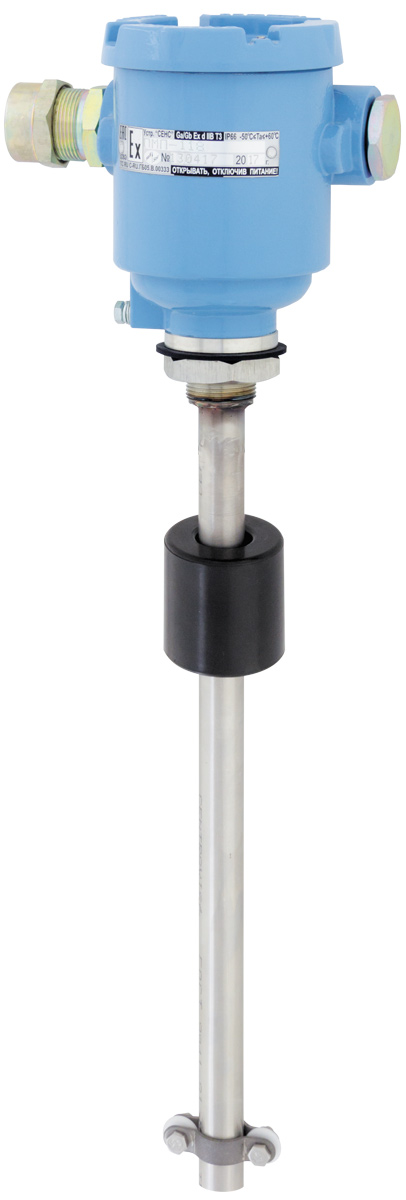

Герконовый уровнемер ПМП-118 СЕНС
Применение
Предназначен для измерения параметров жидких некристаллизующихся сред, в т. ч. взрывоопасных, находящихся в резервуарах и емкостях, при учетно-расчетных и технологических операциях.
Применяется в системах автоматизации объектов нефтедобывающей, нефтяной, нефтегазовой, газовой, химической, автомобильной, кораблестроительной, водной, коммунально-хозяйственной, фармацевтической, пищевой и других отраслей промышленности при учётно-расчётных и технологических операциях.
Основные объекты эксплуатации: АЗС, нефтебазы, НПЗ и другие опасные производственные объекты, требующие применения взрывобезопасного оборудования; транспортные резервуары, авто-, ж/д-цистерны; системы автоматизации пищевой и химической промышленности, коммунальной сферы.
Особенности
передаёт обработанные значения измеренных параметров
лёгкая интеграция в различные системы телематики
антивандальный корпус из алюминиевого сплава или коррозионностойкой стали
взрывобезопасное исполнение
инверсное исполнение для монтажа в дно резервуара
непрерывная самодиагностика
транзитное подключение
простое применение и ввод в эксплуатацию
транспортное исполнение для передвижных резервуаров, включая морские и речные суда
большой выбор устройств крепления защитных оболочек кабеля (металлорукавов, бронекабелей, труб)
Все технические характеристики
Описание
Корпус из алюминиевого сплава АК7ч с окисным фторидным электропроводным покрытием, окрашен порошковой краской (по заказу из коррозионностойких сталей 12Х18Н9ТЛ, 12Х18Н10Т). Имеет внешний и внутренний зажимы заземления, один или два кабельных ввода. По заказу комплектуется различными устройствами крепления защитных оболочек кабеля. Внутри корпуса размещена электронная плата с клеммами для подключения, доступ к которым осуществляется через съёмную крышку.
Крепление к резервуару изготавливается в соответствии с пожеланиями заказчика.
В направляющей, изготовленной из коррозионностойкой стали 12Х18Н10Т, установлен чувствительный элемент с датчиками температуры (до восьми).
Измерение уровня жидкости основано на воздействии магнита, расположенного в поплавке, на магниточувствительные контакты (герконы), находящиеся в направляющей: поплавок перемещается по направляющей вместе с изменяющимся уровнем жидкости, и своими магнитами вызывает замыкание герконов.
Непрерывность измерения с шагом 5 мм достигается установкой герконов в ряд и соединением их через резисторы по схеме резистивного делителя напряжения, цепи которого подключены к плате блока управления.
Кроме измерений уровня и температуры преобразователь расчитывает среднюю температуру среды, плотность, объём и массу. Осуществляет выдачу управляющих сигналов при достижении приведёнными параметрами заданных значений и (или) при неисправности.
Герконовый уровнемер ПМП-118
Применение
Применяется для непрерывного высокоточного измерения уровня жидких продуктов в больших ёмкостях хранения при учётно-расчётных и технологических операциях.
Используется на жидких средах низкой вязкости при отсутствии взвешенных твердых частиц.
Эксплуатируется на объектах химической, фармацевтической, пищевой, нефтегазовой, топливно-энергетической промышленности, машиностроения.
Может устанавливаться на открытых площадках в условиях воздействия атмосферных осадков и солнечного излучения во взрывоопасных зонах помещений и наружных установок.
Уровнемер обеспечивает:
измерение уровня жидкости
измерение уровня раздела сред двухфазной жидкости (при комплектации поплавком раздела сред)
измерение температуры (многоточечное, до 32 точек)
вычисление плотности жидкости, соответствующей измеренной температуре, по заданным исходным данным плотности, температуры и коэффициента объемного расширения жидкости
вычисление объема жидкости по заданной градуировочной таблице
вычисление объема жидкости для резервуаров с простыми геометрическими формами
вычисление относительного заполнения резервуара
вычисление массы жидкости
выдачу управляющих сигналов при достижении параметрами жидких сред заданных пороговых значений и/или при неисправности
Описание
Уровнемер состоит из корпуса, соединённого с направляющей, на которой устанавливаются: устройство крепления, ограничитель хода поплавка, поплавок уровня, поплавок раздела сред (при наличии) и груз.
Внутри оболочки, образованной корпусом уровнемера и направляющей, располагается электронный модуль, состоящий из зонда, расположенного внутри направляющей, и блока обработки сигналов. Зонд содержит звукопровод из магнитострикционного материала, установленный в трубку, на которую по всей длине звукопровода намотана обмотка, пьезоэлемент, установленный на верхнем конце звукопровода с предварительным усилителем сигналов и датчики температуры, установленные поверх обмотки. Блок обработки сигнала с клеммным зажимом для подключения внешних цепей установлен внутри корпуса уровнемера. Уровнемер имеет внутренний и наружный зажимы заземления.
Принцип работы основан на явлении магнитострикции.
Поплавки с магнитом свободно скользят по поверхности направляющей, занимая положение относительно зонда в зависимости от уровня контролируемой среды и от уровня раздела сред. Через обмотку зонда пропускается импульс тока, в результате чего вдоль звукопровода по всей его длине создается импульс магнитного поля. В местах расположения поплавков с постоянным магнитом, под действием эффекта магнитострикции возникают импульсы упругой деформации, которые распространяются по звукопроводу. Импульсы доходят до конца звукопровода и с помощью пьезоэлемента фиксируются блоком обработки сигналов. Блок измеряет интервалы времени от момента формирования импульса тока в обмотке зонда до момента приёма импульсов упругой деформации от поплавков. Так как скорость распространения импульсов упругой деформации в звукопроводе постоянна, то это позволяет определить расстояния до местоположений поплавков, определяемых уровнем контролируемой среды и уровнем раздела сред.
Измерение температуры осуществляется с помощью интегральных датчиков температуры, равномерно распределённых по длине направляющей уровнемера.
