Сигнализатор МС-П-... для предотвращения переполнения резервуаров



Применение
Предназначены для подачи светового и звукового сигналов, управления исполнительными механизмами при совместной работе с датчиками уровня, имеющими выход W5DНЗ.

Применяются на АЗС для предотвращения переполнения топливных резервуаров, контроля герметичности двухстенных резервуаров с расширительным баком, контроля достижения минимального уровня топлива в резервуарах.

Устройство

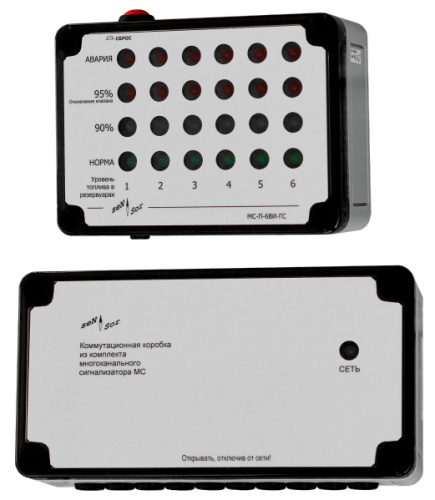

Сигнализаторы МС-П состоят из прибора индикации и коммутационной коробки (рис. 1), выполненных в пластиковых корпусах с резиновыми уплотнениями для защиты от воды и пыли. Число подключаемых датчиков - до шести. Прибор индикации имеет встроенный пьезозвонок. Коммутационная коробка имеет выход на сирену (ВС-3-12В) и симмисторные выходы для управления исполнительными механизмами, рассчитанные на напряжение ~220В, 50 Гц.

Принцип работы
При достижении первого, второго и третьего контрольных уровней включается световой и звуковой сигналы. Подача светового сигнала осуществляется через встроенные в прибор индикации светодиоды. Подача звукового сигнала осуществляется:

в операторной АЗС – через пьезозвонок, встроенный в прибор индикации
на территории АЗС – через сирену ВС-3-12В, которая одновременно подает и световой сигнал
Алгоритм работы симисторных выходов. В сигнализаторах МС-П-…-1И при достижении второго контрольного уровня кратковременно отключается один общий симисторный выход (1И), прерывая цепь питания исполнительного механизма на несколько секунд, позволяя затем произвести повторное его включение (посредством применения реле с самоудерживающим контактом, кнопок «Пуск / Стоп»). При достижении третьего контрольного уровня (авария) симисторный выход отключается постоянно, блокируя включение исполнительного механизма. Сигнализаторы МС-П-…-1И применяются при наличии общего исполнительного механизма наполнения нескольких резервуаров, например насоса. В сигнализаторах МС-П-…И каждый канал имеет отдельный симисторный выход управления (…И), причём блокировка исполнительных механизмов происходит на втором и третьем контрольных уровнях. Сигнализаторы МС-П-…И применяются при использовании отдельного исполнительного механизма для каждого резервуара, например электромагнитного клапана.

Функции кнопки управления, расположенной на верхней стенке прибора индикации:

отключение сигнализации (до следующего срабатывания) – при кратковременном (менее 1 с) нажатии
проверка работоспособности сигнализации и отключения реле исполнительного механизма - при нажатии на кнопку более одной секунды поочередно загораются все светодиоды, звучит звуковой сигнал и кратковременно отключаются симисторные выходы
для дистанционной блокировки исполнительных механизмов – при нажатии на кнопку более четырёх секунд происходит отключение симисторных выходов. Разблокировка осуществляется последующим нажатием на кнопку.
Для повышения надёжности системы предусмотрено:

1. Дублирование элементов:

дополнительный («аварийный») поплавок датчиков уровня
дополнительный светоиндикатор уровня каждого резервуара (авария)
два звуковых сигнализатора (пьезозвонок и сирена)
2. Самоконтроль исправности системы. При обрыве связи с датчиком уровня происходит отключение исполнительных механизмов и включение сигнализации (авария)

3. При нарушении электрических соединений питающих и сигнальных кабелей, а также при пропадании сетевого напряжения, происходит отключение исполнительных механизмов.
