Герконовый датчик уровня ПМП-152 СЕНС с «сухими» контактами
Применение
Предназначен для контроля предельного верхнего уровня жидкости в резервуарах с плавающей крышей (понтоном).
Осуществляет изменение состояния (коммутацию, переключение) выходной цепи при достижении контролируемой средой величины установленного контрольного уровня. Применяется в системах АСУТП, РСУ, ПАЗ на объектах химической, нефтехимической, фармацевтической и пищевой промышленности, в машиностроении и судостроении.
Может эксплуатироваться в сейсмически активных зонах.
Основные объекты эксплуатации: АЗС, АГЗС, МАЗС, КАЗС, нефтебазы, хранилища газа, ГНС, НПЗ и т. п.
Особенности
соответствует Постановлению Правительства РФ от 17 июля 2015 г. №719. Включен в Реестр промышленной продукции, произведённой на территории Российской Федерации. Реестровая запись № 4704\8\2021. Дата внесения в реестр: 24.12.2021 г.
антивандальный корпус из алюминиевого сплава или коррозионностойкой стали
диапазон температур окружающей среды от минус 50 до плюс 60 °C
большой выбор типов выходов (контактов)
взрывобезопасное исполнение
простое применение и ввод в эксплуатацию
большой выбор устройств крепления защитных оболочек кабеля (металлорукавов, бронекабелей, труб)
Все технические характеристики
Описание
Корпус изготавливается из алюминиевого сплава АК7ч с окисным фторидным электропроводным покрытием, окрашивается порошковой краской (по заказу из коррозионностойких сталей 12Х18Н9ТЛ, 12Х18Н10Т). Имеет внешний и внутренний зажимы заземления, один или два кабельных ввода. По заказу комплектуется различными типами устройств крепления защитных оболочек кабелей. Внутри корпуса размещена электронная плата с клеммами для подключения внешних цепей; доступ к плате осуществляется через съёмную крышку, подключение проводников осуществляется через кабельные вводы.
Крепление к резервуару изготавливается в соответствии с техническим заданием заказчика.
ВНИМАНИЕ: Минимальный диаметр монтажного отверстия резервуара под установку преобразователя – 50 мм, минимальный внутренний диаметр патрубка – 60 мм.

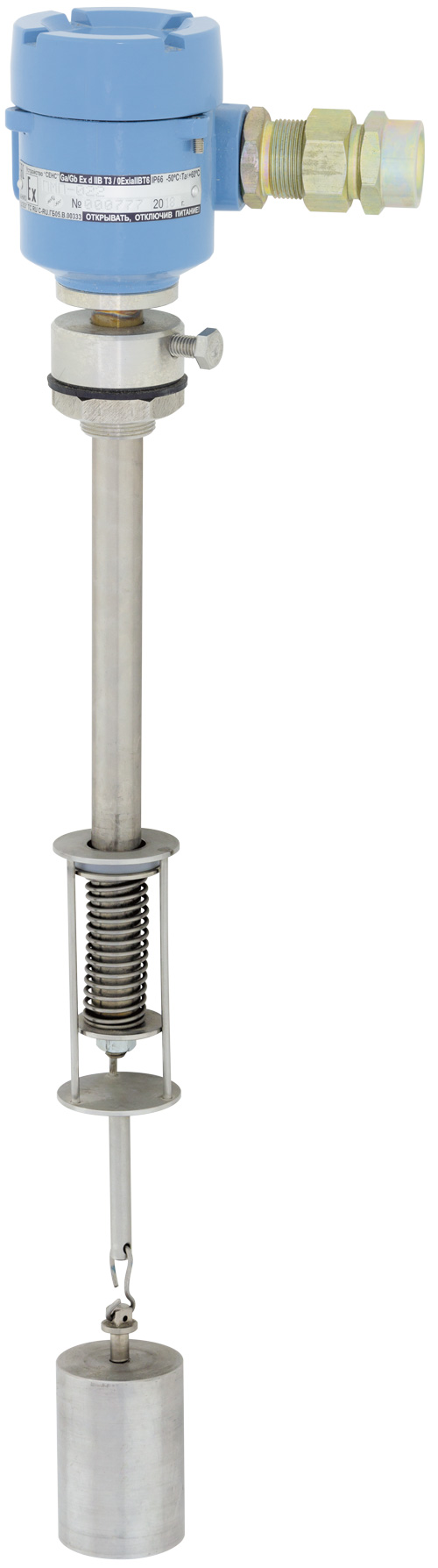

По направляющей, изготовленной из коррозионностойкой стали 12Х18Н10Т, перемещается подвижная корзина с магнитом и пружиной. В направляющей находится геркон, изменяющий своё состояние под воздействием магнитного поля. Груз, подвешенный на тросе, сжимает пружину, магнит опускается и воздействует на геркон. При достижении верхнего уровня заполнения резервуара, крыша-понтон поднимает груз, находящийся над её поверхностью. При этом, пружина, разжимаясь, отводит магнит от геркона, вызывая его переключение. Уровень срабатывания регулируется длиной троса.
Герконовый датчик уровня для резервуаров с понтоном ПМП-022
Применение
Предназначен для контроля наличия (отсутствия) жидких сред, в том числе взрывоопасных, на заданных уровнях (не более четырёх) при технологических операциях.
Применяется в системах АСУТП, РСУ, ПАЗ на объектах химической, нефтехимической, фармацевтической и пищевой промышленности, в машиностроении и судостроении.
Устанавливается на стационарные и передвижные резервуары, работающие под давлением до 10 МПа.
Может эксплуатироваться в сейсмически активных зонах и районах Крайнего Севера.
Особенности
соответствует Постановлению Правительства РФ от 17 июля 2015 г. №719. Включен в Реестр промышленной продукции, произведённой на территории Российской Федерации. Реестровая запись № 4704\1\2021. Дата внесения в реестр: 24.12.2021 г.
исполнение для эксплуатации при температуре окружающей среды от -60 °C
маркировка взрывозащиты Ga/Gb Ex db IIB ТЗ
антивандальный корпус из алюминиевого сплава или коррозионностойкой стали
большой выбор типов выходов (контактов)
взрывобезопасное исполнение
инверсное исполнение для монтажа в дно резервуара
простое применение и ввод в эксплуатацию
транспортное исполнение для передвижных резервуаров, включая морские и речные суда
химостойкое исполнение для химически-активных жидкостей
большой выбор устройств крепления защитных оболочек кабеля (металлорукавов, бронекабелей, труб)
Все технические характеристики
Описание
Корпус изготавливается из алюминиевого сплава АК7ч с окисным фторидным электропроводным покрытием, окрашивается порошковой краской (по заказу из коррозионностойких сталей 12Х18Н9ТЛ, 12Х18Н10Т). Имеет внешний и внутренний зажимы заземления, один или два кабельных ввода. По заказу комплектуется различными типами устройств крепления защитных оболочек кабелей. Внутри корпуса размещена электронная плата с клеммами для подключения, доступ к которым осуществляется через съемную крышку.
Крепление к резервуару изготавливается в соответствии с пожеланиями заказчика.
В направляющей, изготовленной из коррозионностойкой стали 12Х18Н10Т, установлены герконы, положение которых может быть изменено в условиях эксплуатации без разгерметизации резервуара. Поплавки (не более четырёх) свободно перемещаются по направляющей, каждый – в ограниченном стопорами диапазоне.
Контроль уровня жидкости осуществляется при помощи поплавка со встроенным магнитом, который магнитным полем воздействует на герконы, коммутирующие выходные цепи при достижении средой контролируемых значений уровня.
