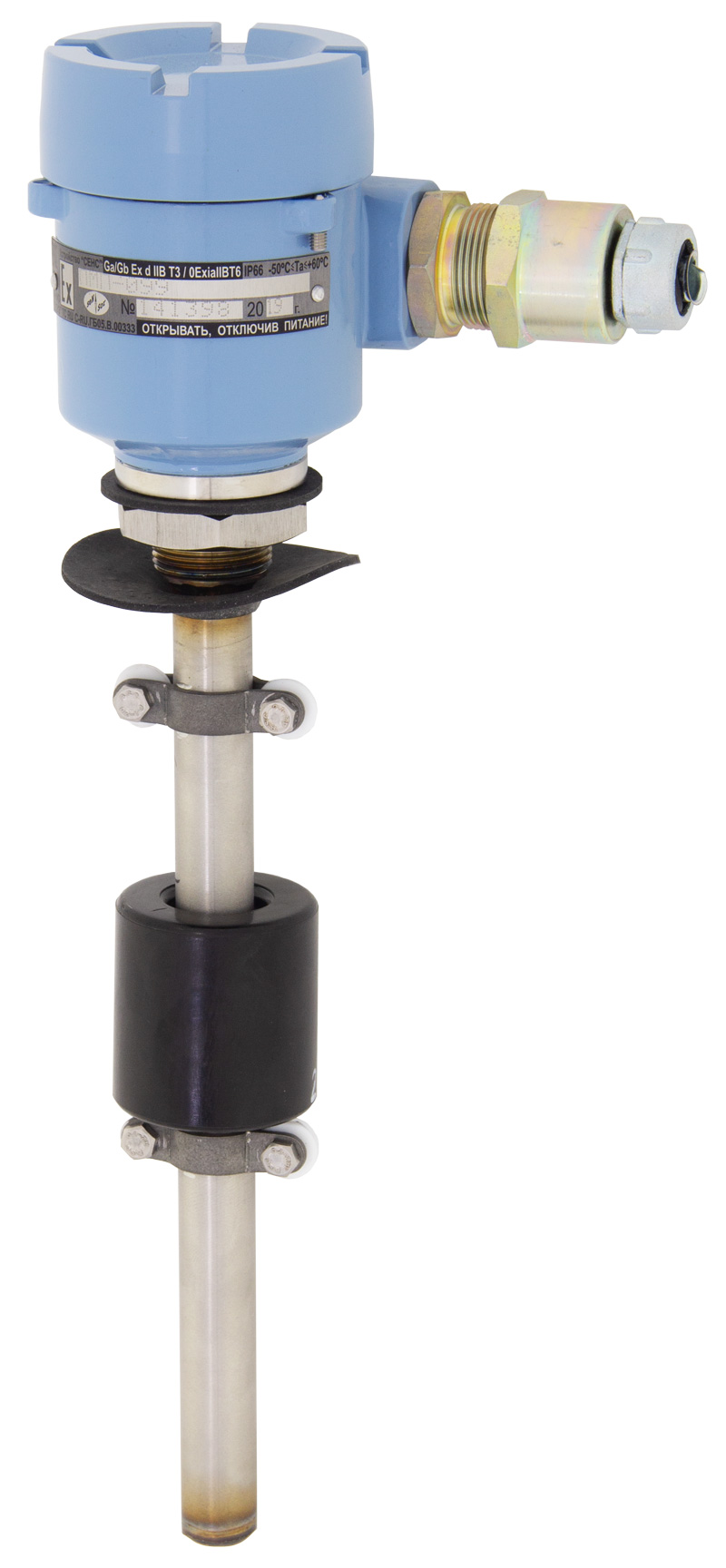

Датчики-сигнализаторы уровня ПМП-066, -092, -095, -099
Датчики-сигнализаторы уровня ПМП-066, -092, -095, -099
Применение
Предназначены для использования совместно с сигнализаторами МС-П…, МС-3-… в целях контроля от одного до трёх уровней заполнения резервуара.
Применяются в технологических системах производственных объектов для:
автоматического управления перекачивающим насосом
предотвращения переполнения резервуара
автоматического поддержания (регулирования) уровня
контроля герметичности двустенных резервуаров по уровню жидкости в расширительном баке
других целей, также требующих повышенной надёжности системы контроля уровня жидкости. Надёжность обеспечивается дублированием основных узлов (поплавки, герконы) и автоматическим контролем исправности (функция сигнализаторов МС-…).
ПМП-066 предназначен для контроля трёх верхних уровней резервуаров АЗС (В=90%, ВА=95%, А>95%), АГЗС (В=80%, ВА=85%, А>85%) или других, при наполнении которых требуется повышенная надёжность системы контроля переполнения.
ПМП-092 предназначен для контроля герметичности двустенных резервуаров АЗС, и обеспечивает подачу управляющего сигнала при понижении уровня жидкости (тосола) в расширительном баке, соединённым с межстенным пространством резервуара. Имеет два нижних контрольных уровня.
ПМП-095 предназначен для контроля трёх уровней: ПМП-095-НА-Н-В – двух нижних и одного верхнего, а ПМП-095-Н-В-ВА – одного нижнего и двух верхних. Применяется в резервуарах АЗС или других, где необходим контроль предельных уровней или автоматическое регулирование уровня.
ПМП-099 в зависимости от модели, может контролировать один или два уровня:
ПМП-099…-Н… – один нижний уровень
ПМП-099…-В… – один верхний уровень
ПМП-099…-В…-ВА… – два верхних уровня
ПМП-099…-НА…-Н… –два нижних уровня
ПМП-099…-Н…-В… – нижний и верхний уровни
Устройство, принцип работы
По устройству и принципу работы датчики уровня аналогичны датчикам уровня ПМП-052 с выходами W5DНЗ. ПМП-066..-099 всегда изготавливаются в малом корпусе типа «ЕМ».
Датчик уровня ПМП-185
Применение
Предназначен для контроля уровня жидкости в нескольких точках (до 14) и может применяться при технологических операциях в системах автоматического управления и сигнализации для:
предотвращения переполнения резервуаров
автоматического поддержания (регулирования) уровня
контроля минимального уровня (предотвращения “сухого” хода перекачивающего насоса)
контроля герметичности двухстенных резервуаров по понижению уровня в расширительном баке
контроля уровня в резервуарах очистных систем
контроля затопления помещений; и др.
Может применяться как самостоятельно (в системах автоматизации, поддерживающих протокол СЕНС), так и в составе системы измерительной СЕНС совместно с датчиками других типов (давления, температуры и др.). При использовании с адаптерами может работать по другим интерфейсам (4-20 мА, Modbus).
Особенности
лёгкая интеграция в различные системы телематики
антивандальный корпус из алюминиевого сплава или коррозионностойкой стали
Все технические характеристики
Устройство, принцип работы
В направляющей датчика находится металлический стержень, на котором винтами крепятся платы с герконами, количеством, соответствующим числу контрольных уровней. Платы последовательно соединяются двумя проводами, образуя переменный резистор, сопротивление которого определяется уровнем жидкости. Когда уровень жидкости минимален (все поплавки лежат на нижних ограничителях), образованная резисторами цепь имеет максимальное сопротивление. При повышении уровня поплавки поочередно всплывают, замыкая контакты герконов, которые шунтируют резисторы, и общее сопротивление цепи уменьшается. Сигнал уровня преобразуется контроллером в цифровой сигнал, который передается через интерфейс (по трёхпроводной линии питания-связи «СЕНС»). Изменение значений контрольных уровней, при необходимости, осуществляется перемещением плат герконов по стержню и хомутов по направляющей. Также можно изменять число контрольных уровней.
Клеммы на плате контроллера предназначены для подключения трехпроводной линии питания-связи «СЕНС».
