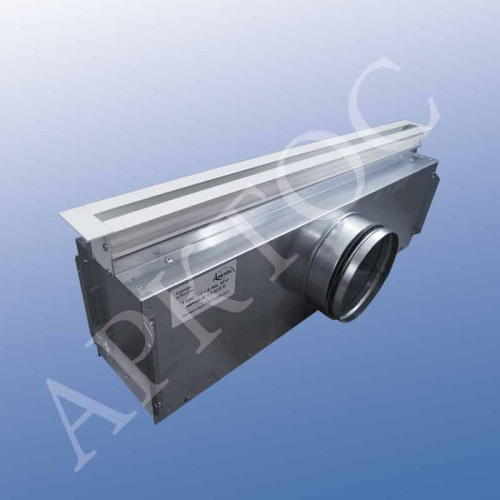

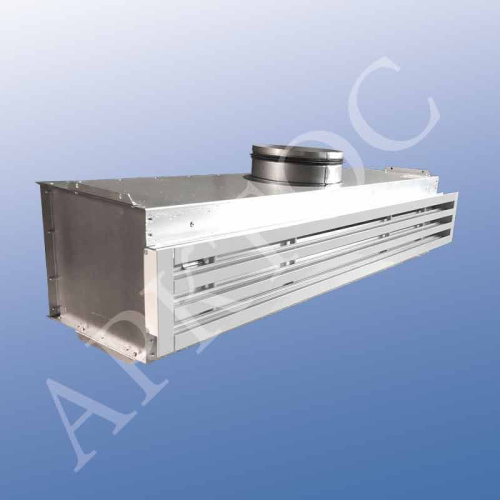

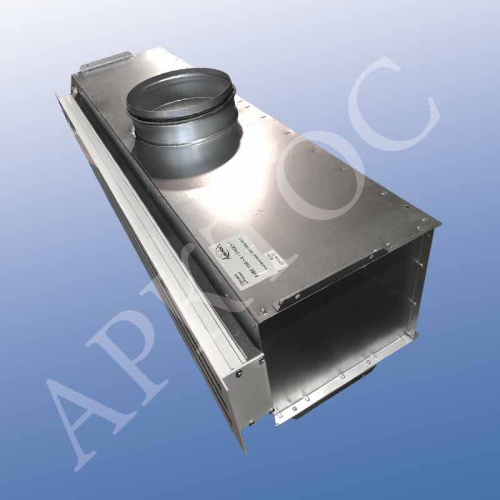

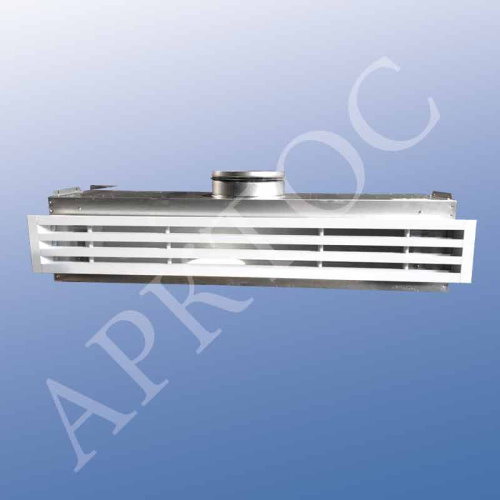

Щелевые решётки АРС, АЛС, АНС, АВС с камерами статического давления 2КСД М, 2КСР М

Щелевые решётки с камерами статического давления обеспечивают:
– равномерное истечение воздушного потока по сечению воздухораспределителей;
– снижение шума, приходящего по  сети к воздухораспределителю;
– удобство монтажа воздухораспределителей на круглых воздуховодах.

Для решёток АРС, АЛС, АНС, АВС изготавливаются камеры статического давления 2КСД М, 2КСР М. Для регулирования расхода воздуха камеры статического давления 2КСР М оснащены регулирующим устройством, которое устанавливается во входном патрубке.

Для решёток АРС, АЛС применение 2КСР М нецелесообразно, так как изменение расхода осуществляется непосредственно в воздухораспределителе.

Камера статического давления действует как простейший камерный глушитель, снижая шум, распространяющийся по вентиляционной сети на 4-6 дБ.

Камеры статического давления могут изнутри покрываться слоем теплоизоляционного и звукопоглощающего материала. При этом габаритные размеры камеры статического давления не изменяются. Такая облицовка усиливает эффект снижения камерой шума, приходящего по сети к воздухораспределителю, дополнительно на 6-8 дБ (преимущественно на высоких частотах), а также сокращает потери холода (тепла) приточного воздуха и предотвращает образование конденсата на поверхности КСД при температуре воздуха ниже точки росы.

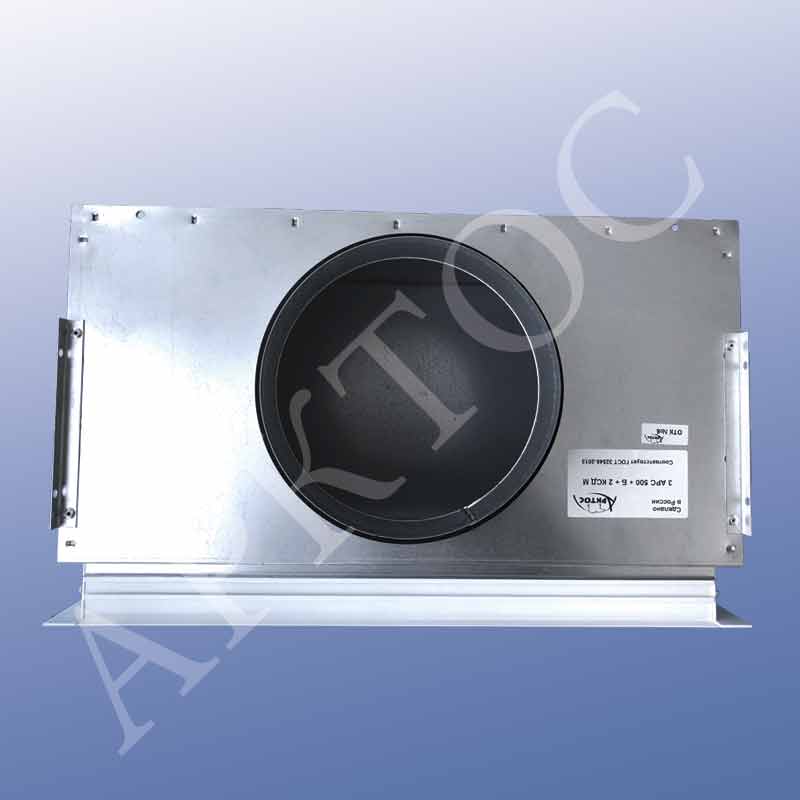

2КСД М, 2КСР М изготавливаются из оцинкованной стали, с боковым подводом воздуха по стороне А решётки. В зависимости от длины воздухораспределителя в камеру устанавливается один или два входных патрубка.

Монтаж 2КСД М, 2КСР М к строительным конструкциям производится с помощью металлических тросов или с помощью резьбовых шпилек через монтажные отверстия в камере. Крепёжные элементы в комплект поставки не входят. Подшивной потолок устанавливается после монтажа камер.

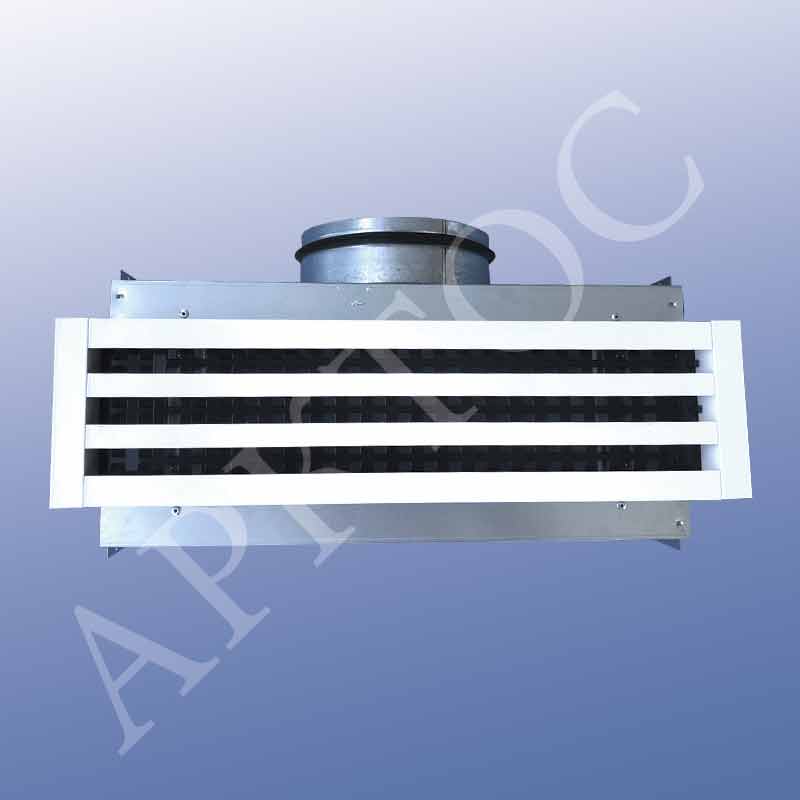

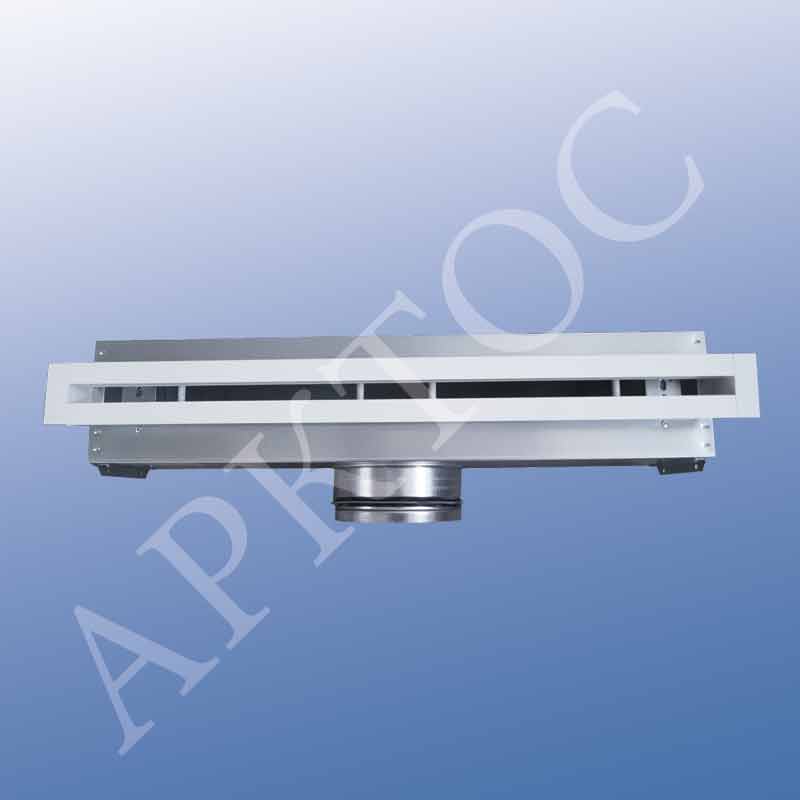

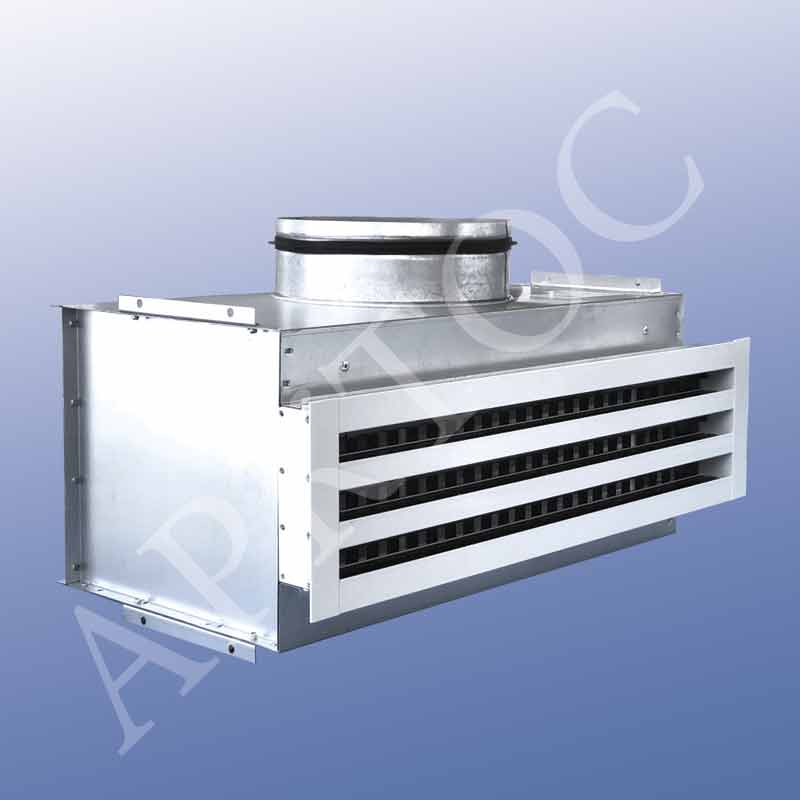

Щелевые решетки с камерами статического давления представляют собой разборную конструкцию, в которой решетки крепятся на камеры с помощью винтов через металлические уголки, установленные в решетках, винты вкручены в резьбовые втулки, установленные на кронштейне камеры.

Щелевые решетки с камерами статического давления изготавливаются от размера 500 мм до 2000 мм с шагом 50 мм. Так же все щелевые решетки с камерами статического давления имеют возможность для монтажа в одну линию, стыковка осуществляется через отверстия в кронштейнах для стыковки на камерах болтовым соединением (крепеж в комплект поставки не входит).

В случае, если имеются особые требования к подбору решеток с камерами для монтажа в одну линию, необходимо согласование эскиза. При заказе щелевых решеток с камерами статического давления с нестандартной высотой «C» и (или) нестандартным диаметром «D» присоединительного патрубка, также требуется согласование эскиза.
