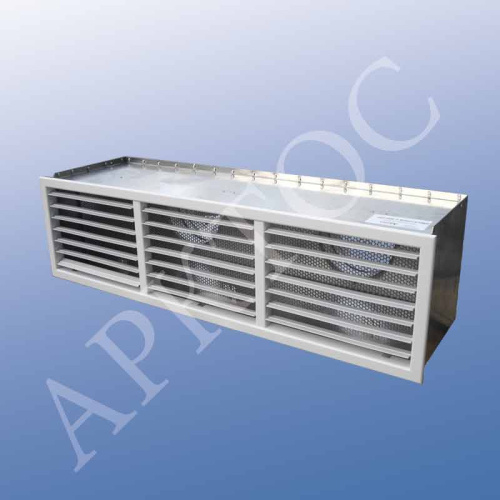

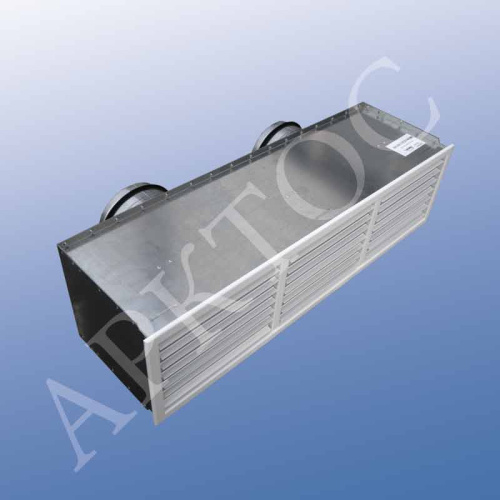

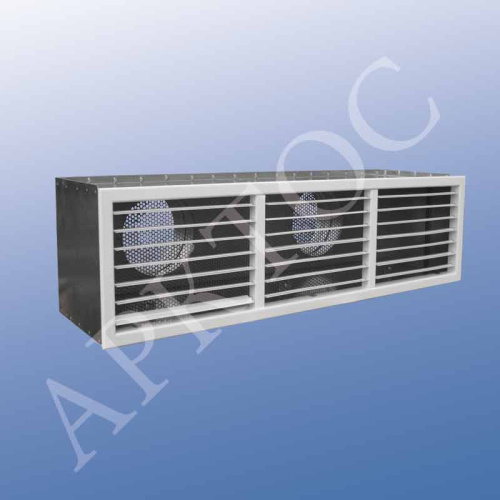

Решётки АМН, АДН, АЛН, АВН, РСН, ПРН, АМН-К, АДН-К, АЛН-К, АВН-К, РСН-К, ПРН-К с камерами статического давления 1КСД, 1КСР

Решётки с камерами статического давления обеспечивают:
– равномерное истечение воздушного потока по сечению воздухораспределителей;
– снижение шума, приходящего по сети к воздухораспределителю;
– удобство монтажа воздухораспределителей на круглых воздуховодах.

Решётки АМН, АДН, АЛН, РСН, ПРН, АМН-К, АДН-К, АЛН-К, РСН-К, ПРН-К изготавливаются с камерами статического давления 1КСД, 1КСР, размеры которых определяются средней расчётной скоростью воздушного потока в них не более 1,5 м/с с учётом рекомендуемой производительности решёток.

Для регулирования расхода воздуха камеры статического давления 1КСР оснащены регулирующим устройством, которое устанавливается во входном патрубке.

Решётки АМР, АМР-К, АДР, АДР-К, АЛР, АЛР-К, РСР, РСР-К, ПРР, ПРР-К с регулятором расхода применять с камерами статического давления не рекомендуется. Это связано с тем, что основное сопротивление воздухораспределителя c камерой статического давления определяется самой камерой, и влияние решётки с регулятором незначительно, поэтому эффективного регулирования в этом случае добиться не удаётся.

Камера статического давления действует как простейший камерный глушитель, снижая шум, распространяющийся по вентиляционной сети на 4-6 дБ.

Камеры статического давления могут изнутри покрываться слоем теплоизоляционного и звукопоглощающего материала. При этом габаритные размеры камеры статического давления не изменяются. Такая облицовка усиливает эффект снижения камерой шума, приходящего по сети к воздухораспределителю, дополнительно на 6-8 дБ (преимущественно на высоких частотах), а также сокращает потери холода (тепла) приточного воздуха и предотвращает образование конденсата на поверхности КСД при температуре воздуха ниже точки росы.

1КСД, 1КСР изготавливаются из оцинкованной стали. 1КСД, 1КСР имеют боковой подвод воздуха по большей стороне решётки или торцевой подвод.

Монтаж камеры статического давления – потолочный или настенный. Крепление решёток к камерам для настенного монтажа произведено с помощью пружинных фиксаторов. Решётки с камерами, предназначенные для потолочного монтажа, закреплены на саморезах. Герметичность соединения входного патрубка 1КСД, 1КСР с воздуховодом обеспечивается резиновым уплотнением.

Крепление 1КСД, 1КСР к строительным конструкциям производится с помощью металлических тросов, пропущенных через отверстия в отогнутых полках камеры или с помощью резьбовых штанг (шпилек) и угловых кронштейнов. Крепёжные элементы в комплект поставки не входят. Подшивной потолок устанавливается после крепления 1КСД, 1КСР.
