– равномерное истечение воздушного потока по сечению воздухораспределителей;
– снижение шума, приходящего по сети к воздухораспределителю;
– удобство монтажа воздухораспределителей на круглых воздуховодах.
Диффузоры с камерами статического давления обеспечивают:
– равномерное истечение воздушного потока по сечению воздухораспределителей;
– снижение шума, приходящего по сети к воздухораспределителю;
– удобство монтажа воздухораспределителей на круглых воздуховодах.

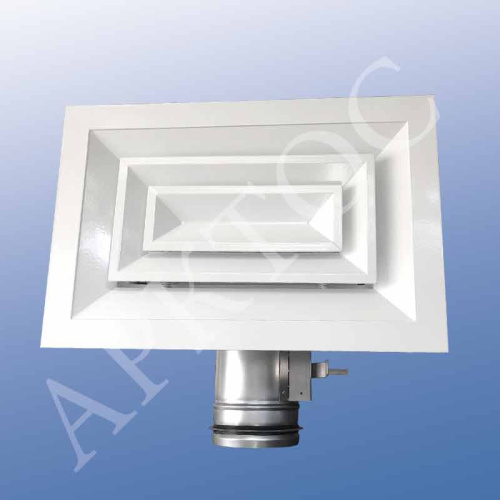

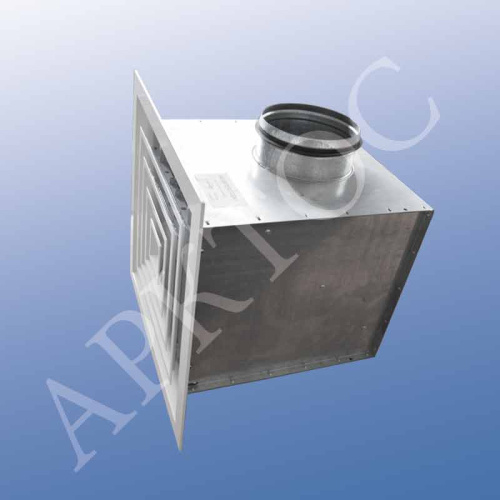

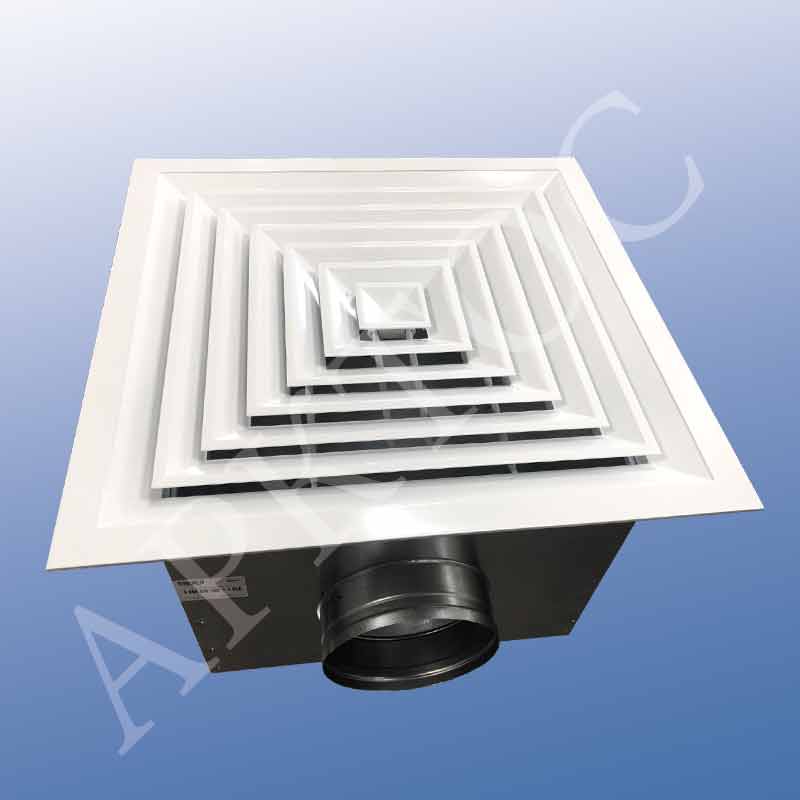

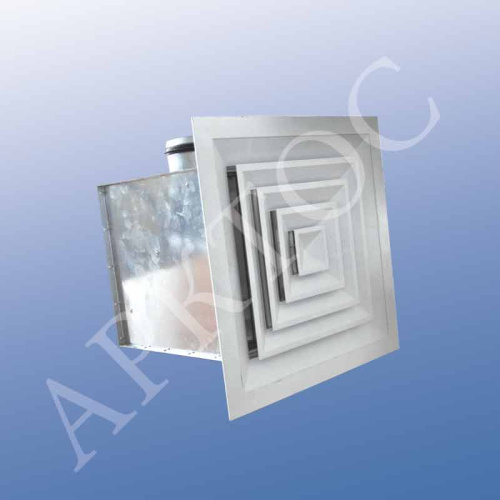

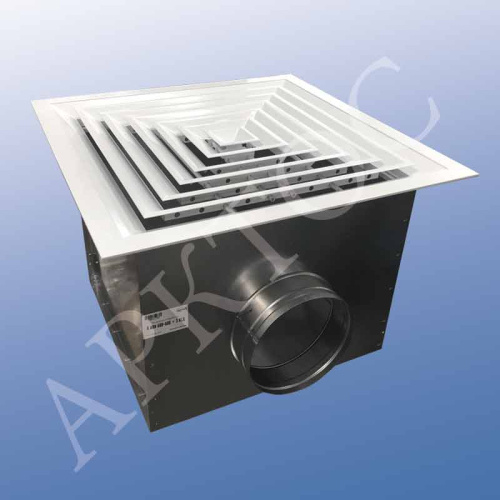

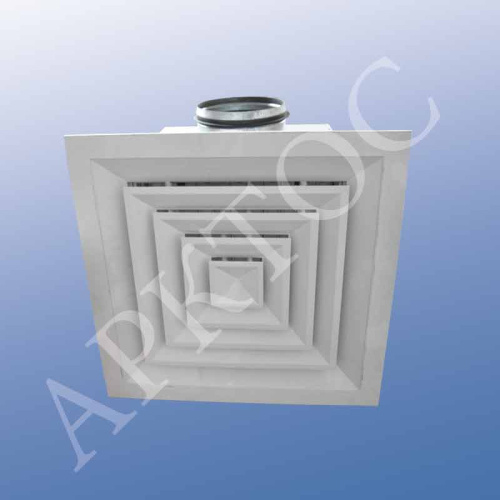

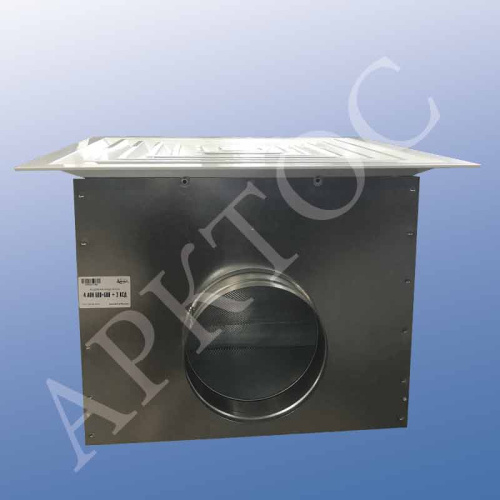

Потолочные диффузоры 4АПН, 3АПН, 2АПН, 2АПНу, 1АПН, 4АПН-П, 4АПН-С, 1АГН применяются с камерами статического давления 3КСД М, 3КСР М, размеры которых минимальны для их размещения в подшивном пространстве потолка.

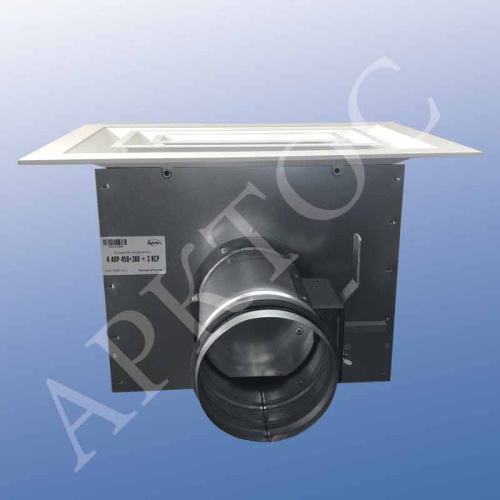

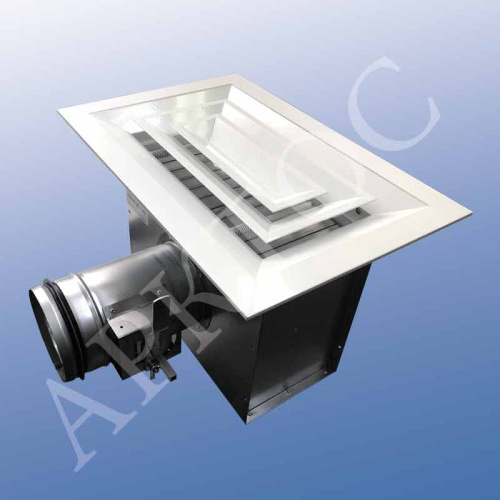

Для регулирования расхода воздуха камеры статического давления 3КСР М оснащены регулирующим устройством, которое устанавливается во входном патрубке.
Диффузоры 4АПР, 3АПР, 2АПР, 2АПРу, 1АПР, 4АПР-П, 4АПР-С, 1АГР с регулятором расхода воздуха возможно применять с камерами статического давления 3КСД М. Регулирование расхода воздуха осуществляется непосредственно на диффузоре с помощью флажкового регулятора с лицевой стороны изделия.
Аэродинамический и акустический корректирующие коэффициенты при этом берутся для соответствующих диффузоров без камеры статического давления.
Камера статического давления действует как простейший камерный глушитель, снижая шум, распространяющийся по вентиляционной сети на 4-6 дБ.
Камеры статического давления могут изнутри покрываться слоем теплоизоляционного и звукопоглощающего материала. При этом габаритные размеры камеры статического давления не изменяются. Такая облицовка усиливает эффект снижения камерой шума, приходящего по сети к воздухораспределителю, дополнительно на 6-8 дБ (преимущественно на высоких частотах), а также сокращает потери холода (тепла) приточного воздуха и предотвращает образование конденсата на поверхности КСД при температуре воздуха ниже точки росы.
3КСД М, 3КСР М изготавливаются из оцинкованной стали. 3КСД М, 3КСР М имеют боковой подвод воздуха по стороне диффузора «А» или торцевой подвод. Крепление диффузоров к камерам производится самонарезающими винтами по периметру. Герметичность соединения входного патрубка 3КСД М, 3КСР М с воздуховодом обеспечивается резиновым уплотнением.
Монтаж камеры статического давления – потолочный. Крепление 3КСД М, 3КСР М к строительным конструкциям производится с помощью металлических тросов, пропущенных через отверстия в отогнутых полках камеры или с помощью резьбовых штанг (шпилек) и угловых кронштейнов. Крепёжные элементы в комплект поставки не входят. Подшивной потолок устанавливается после крепления 3КСД М, 3КСР М.
