Сопловые воздухораспределители Арктос

Многоконусные сопловые воздухораспределители SMK предназначены для применения в системах вентиляции и кондиционирования помещений общественного и производственного назначения больших объемов и/или с высокими потолками (концертные, спортивные, выставочные залы, стадионы, торговые комплексы, производственные цеха, вокзалы, ангары и т.п.), где необходимо обеспечить раздачу значительных объемов воздуха с высокой дальнобойностью. Конструктивно многоконусные сопловые воздухораспределители SMK представляют собой корпус с подводящим патрубком, внутри которого на подвижной оси расположена центральная вставка, выполненная в виде набора цилиндров с коническим раструбом. Изменением положения центральной вставки достигается выбор одного из двух вариантов подачи воздуха - компактной (конический раструб направлен внутрь воздухораспределителя) или конической струёй (конический раструб направлен наружу от воздухораспределителя) и, при необходимости, отклонение направления струи в диапазоне ±20° от оси симметрии воздухораспределителя. Монтаж осуществляется с помощью присоединительного патрубка, который крепится к воздуховоду на горизонтальных или вертикальных участках. Воздухораспределители изготавливаются из стали и имеют защитное порошковое покрытие белого цвета (RAL 9010).

Многоконусные сопловые воздухораспределители SMK...E1 предназначены для реализации систем вентиляции и кондиционирования с автоматическим изменением параметров системы воздухораспределения в зависимости от времени года (кондиционирование / вентиляция / воздушное отопление). Воздухораспределители SMK…E1 рекомендуются для применения в помещениях больших объемов и/или с высокими потолками (концертные, спортивные, выставочные залы, стадионы, торговые комплексы, производственные цеха, вокзалы, ангары и т.п.), где необходимо обеспечить раздачу значительных объемов воздуха с высокой дальнобойностью в изотермическом и неизотермическом режимах (нагрев и охлаждение). Многоконусные сопловые воздухораспределители SMK...E1 оснащены электроприводом и конструктивно представляют собой корпус с подводящим патрубком, внутри которого на подвижной оси расположена центральная вставка, выполненная в виде набора цилиндров с коническим раструбом. С помощью электропривода, путем изменения положения центральной вставки, достигается выбор одного из двух вариантов подачи воздуха – дальнобойной компактной (конический раструб направлен внутрь воздухораспределителя) или конической струёй (конический раструб направлен наружу от воздухораспределителя) и, при необходимости, обеспечивается отклонение направления струи в диапазоне ±30° для компактной и ±20° для конической струи от оси симметрии воздухораспределителя. Воздухораспределители SMK...E1 устанавливаются на отводах круглых воздуховодов при открытой прокладке воздуховодов или встраиваются в подвесные потолки или стеновые панели. Диффузоры изготавливаются из стали и окрашиваются методом порошкового напыления в белый цвет (RAL 9010). При изготовлении на заказ возможна окраска диффузоров в любой цвет по каталогу RAL.

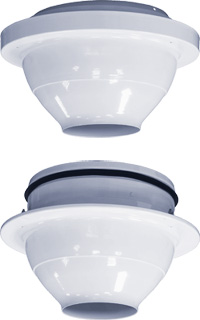

Сопловые воздухораспределители 1СДК, 2СДК, 3СДК, 3СДКР предназначены для применения в системах вентиляции и кондиционирования помещений общественного и производственного назначения больших объемов и/или с высокими потолками (концертные, спортивные, выставочные залы, стадионы, торговые комплексы, производственные цеха, вокзалы, ангары и т.п.), где необходимо обеспечить раздачу значительных объемов воздуха с большой дальнобойностью. Сопловые воздухораспределители СДК представляют собой корпус, внутри которого расположена подвижная сферическая центральная вставка (сопло); изменением положения центральной вставки достигается регулирование направления струи подаваемого воздуха в диапазоне ±30° в любом направлении от оси симметрии изделия. Сопловые воздухораспределители предназначены для монтажа: 1СДК – на плоских поверхностях; 2СДК – на торцах круглых воздуховодов; 3СДК и 3СДКР – на плоских поверхностях и дополнительно оснащены присоединительным патрубком для подсоединения к воздуховоду. Для изменения и регулирования расхода воздуха воздухораспределители 3СДКР дополнительно оснащаются регулятором расхода воздуха. Воздухораспределители СДК изготавливаются из алюминия и окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении на заказ возможна окраска воздухораспределителей в любой цвет по каталогу RAL.

Сопловые воздухораспределители с приводом 2СДК, 3СДК предназначены для применения в системах вентиляции и кондиционирования помещений общественного и производственного назначения больших объемов и/или с высокими потолками (концертные, спортивные, выставочные залы, стадионы, торговые комплексы, производственные цеха, вокзалы, ангары и т.п.), где необходимо обеспечить раздачу значительных объемов воздуха с большой дальнобойностью. Сопловые воздухораспределители с приводом 2СДК, 3СДК представляют собой корпус, внутри которого расположена подвижная сферическая центральная вставка (сопло). Для изменения направления воздушной струи они оснащаются электроприводом, позволяющим регулировать угол наклона сопла к геометрической оси изделия в одной плоскости в диапазоне от 0° до 30°. Наличие электропривода позволяет реализовать систему с автоматическим изменением схемы воздухораспределения в зависимости от времени года (кондиционирование/вентиляция/воздушное отопление). Сопловые воздухораспределители выпускаются в четырех исполнениях: 2СДК...-E1 – для монтажа на торцах круглых воздуховодов с электроприводом (2-х позиционное управление); 2СДК...-М2 – для монтажа на торцах круглых воздуховодов с электроприводом (пропорциональное управление 0...10 В); 3СДК...-E1 – для монтажа на плоских поверхностях и дополнительно оснащены присоединительным патрубком для подсоединения к воздуховоду с электроприводом (2-х позиционное управление); 3СДК...-М2 – для монтажа на плоских поверхностях и дополнительно оснащены присоединительным патрубком для подсоединения к воздуховоду с электроприводом (пропорциональное управление 0...10 В). Воздухораспределители СДК изготавливаются из стали, алюминия и окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении на заказ возможна окраска воздухораспределителей в любой цвет по каталогу RAL.
