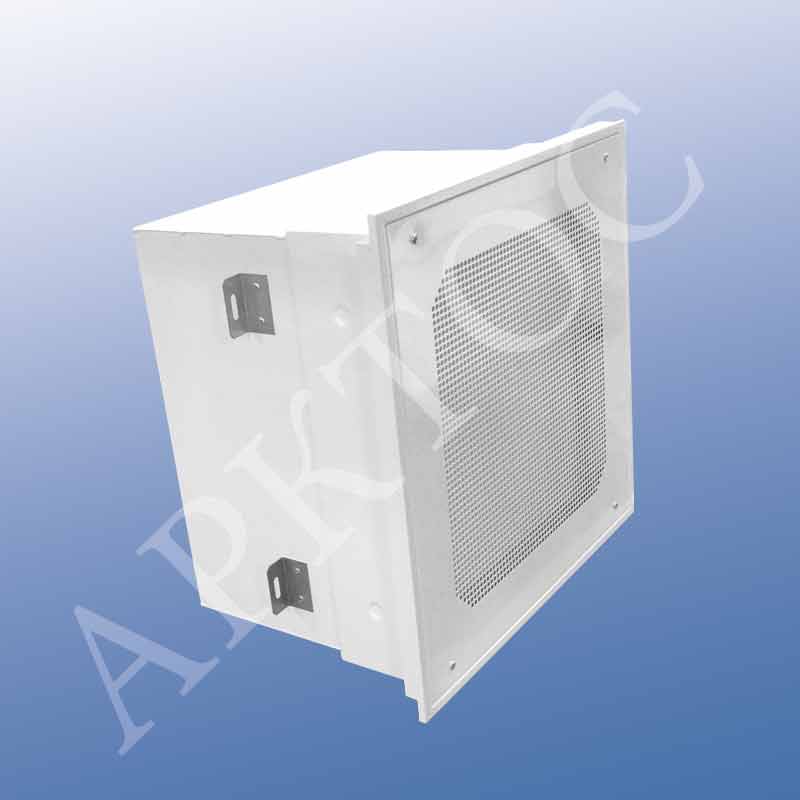

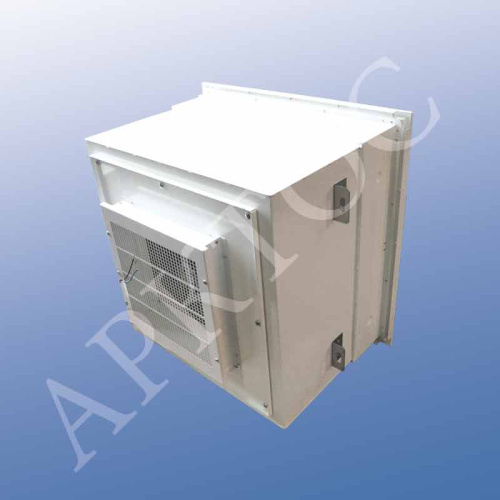

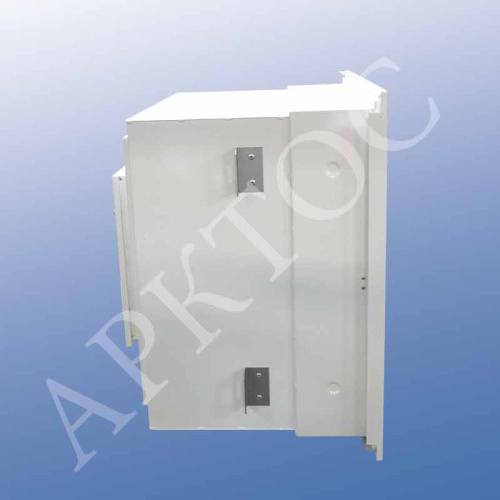

Фильтровентиляционные модули ФМЧ

Фильтровентиляционные модули (класса E11…H14) предназначены для подачи изотермического и неизотермического воздуха в чистых помещениях в медицинской, фармацевтической, радиоэлектронной промышленностях, а так же в других отраслях промышленности в помещениях с высокими требованиями к чистоте воздуха. Также возможно применение фильтровентиляционных модулей в локальных чистых зонах.

Фильтровентиляционный модуль состоит из:
• герметичного стального сварного корпуса, который покрыт изнутри звукоизоляционным материалом;
• фильтра высокой эффективности (класса E11…H14) (заказывается отдельно);
• центробежного вентилятора с низким уровнем шума и вибрации;
• воздухораздающей лицевой панели.

В зависимости от типа воздухораздающей панели возможно осуществление двух способов подачи приточного воздуха:
– ламинарный поток воздуха;
– турбулентный поток воздуха.
Предусматриваются 7 вариантов исполнения ФМЧ, отличающиеся видом воздухораздающих панелей.
Панели, обеспечивающие вертикальную подачу воздуха ламинарным потоком:
1. перфорированная – «П»;
2. сотовая – «С».
Панели, обеспечивающие турбулентный поток:
3. турболизирующая – «Т»;
4. радиальная – «Р»;
5. вихревая – «В»;
6. концентрическая – «К»;
7. четырехсторонняя – «Д».

В комплект поставки всех модулей входят элементы, обеспечивающие прижим и фиксацию кассеты фильтра.

Стандартное исполнение модуля ФМЧ предназначено для установки в цельные подшивные или подвесные потолки типа «Армсторнг». При монтаже в подвесной потолок типа «Армстронг» ФМЧ устанавливается на потолочный профиль стандартной кассеты потолка. Между потолком и блоком рекомендуется нанесение герметика.

По желанию заказчика предусмотрены следующие опции: установка на ФМЧ адаптера для потолка типа «Clip-in», установка дифференциального реле давления, установка короба для фильтра грубой очистки G4 (фильтр G4 предназначен для улавливания частиц размером более 10 мкм, такие как масляные аэрозоли, окрасочные туманы, цинковые возгоны и мелкая пыль), установка автоматики (регулятора скорости PSS-M).

Покрытие всех наружных и внутренних поверхностей воздухораздающего блока производится методом порошкового напыления в белый цвет (RAL 9016) — по заказу возможна окраска в любой цвет по каталогу RAL.

Конструкция фильтровентиляционного модуля обеспечивает доступ к кассетному фильтру и его замену путем снятия и последующей установки воздухораздающей панели. Также конструкция обеспечивает плотный прижим фильтра к поверхности фильтровентиляционного модуля, что исключает утечки воздуха из области «грязного» воздуха, находящегося до фильтра, в пространство помещения, минуя фильтр.

ФВЧ оснащаются высокоэффективными вентиляторами с EC моторами, питание которых осуществляется от однофазных или трехфазных сетей переменного тока.

Управление осуществляется с помощью регулятора скоростью вращения EC двигателя, оно может быть как плавным, так и ступенчатым. Такое исполнение является простым и экономичным решением для множества задач. Использование электрически коммутируемых двигателей с внешним ротором существенно уменьшает потребление электроэнергии

Автоматика предполагает использование регулятора скорости PSS-M (заказывается отдельно). Использование PSS-M позволяет плавно регулировать скорость вращения вентилятора. Регуляторы снабжены настраиваемыми ограничителями минимального и максимального выходного сигнала (скорости) вентилятора, выполняемые с помощью плавно регулируемого выходного сигнала в диапазоне 0-10 В.
